呼び名 (mm) |
寸法(mm) | 断面積 (c |
単位 質量 (kg/m) |
参 考 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HxAxC | t | 重心位置 (cm) |
断面二次モーメント (c |
断面半径 (cm) |
断面係数 (c |
せん断 中心 (cm) |
||||||||
Cx | Cy | Ix | Iy | ix | iy | Zx | Zy | Sx | Sy | |||||
4405 | 150x50x20 | 3.2 | 8.607 | 6.76 | 0 | 1.54 | 280 | 28.3 | 5.71 | 1.81 | 37.4 | 8.19 | 3.8 | 0 |
4365 | 125x50x20 | 3.2 | 7.807 | 6.13 | 0 | 1.68 | 181 | 26.6 | 4.82 | 1.85 | 29.0 | 8.02 | 4.0 | 0 |
4225 | 100x50x20 | 3.2 | 7.007 | 5.50 | 0 | 1.86 | 107 | 24.5 | 3.90 | 1.87 | 21.3 | 7.81 | 4.4 | 0 |
4223 | 2.3 | 5.172 | 4.06 | 0 | 1.86 | 80.7 | 19.0 | 3.95 | 1.92 | 16.1 | 6.06 | 4.4 | 0 | |
― | 2.0 | 4.537 | 3.56 | 0 | 1.86 | 71.4 | 16.9 | 3.97 | 1.93 | 14.3 | 5.40 | 4.4 | 0 | |
4221 | 1.6 | 3.672 | 2.88 | 0 | 1.87 | 58.4 | 14.0 | 3.99 | 1.95 | 11.7 | 4.47 | 4.5 | 0 | |
― | 100x45x27.5 | 3.2 | 7.167 | 5.63 | 0 | 1.83 | 102 | 22.2 | 3.78 | 1.76 | 20.5 | 8.33 | 4.4 | 0 |
4143 | 75x45x15 | 2.3 | 4.137 | 3.25 | 0 | 1.72 | 37.1 | 11.8 | 3.00 | 1.69 | 9.90 | 4.24 | 4.0 | 0 |
4142 | 2.0 | 3.637 | 2.86 | 0 | 1.72 | 33.0 | 10.5 | 3.01 | 1.70 | 8.79 | 3.76 | 4.0 | 0 | |
4141 | 1.6 | 2.952 | 2.32 | 0 | 1.72 | 27.1 | 8.71 | 3.03 | 1.72 | 7.24 | 3.13 | 4.1 | 0 | |
4033 | 60x30x10 | 2.3 | 2.872 | 2.25 | 0 | 1.06 | 15.6 | 3.32 | 2.33 | 1.07 | 5.20 | 1.71 | 2.5 | 0 |
4031 | 1.6 | 2.072 | 1.63 | 0 | 1.06 | 11.6 | 2.56 | 2.37 | 1.11 | 3.88 | 1.32 | 2.5 | 0 |
呼び名 (mm) |
寸法(mm) | 断面積 (c |
単位 質量 (kg/m) |
参 考 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HxAxC | t | 重心位置 (cm) |
断面二次モーメント (c |
断面半径 (cm) |
断面係数 (c |
せん断 中心 (cm) |
||||||||
Cx | Cy | Ix | Iy | ix | iy | Zx | Zy | Sx | Sy | |||||
4565 | 200x75x25 | 3.2 | 12.13 | 9.52 | 0 | 2.33 | 736 | 92.3 | 7.70 | 2.76 | 73.6 | 17.8 | 5.7 | 0 |
4535 | 200x75x20 | 3.2 | 11.81 | 9.27 | 0 | 2.19 | 716 | 84.1 | 7.79 | 2.67 | 71.6 | 15.8 | 5.4 | 0 |
4495 | 150x75x25 | 3.2 | 10.53 | 8.27 | 0 | 2.66 | 375 | 83.6 | 5.97 | 2.82 | 50.0 | 17.3 | 6.4 | 0 |
4465 | 150x75x20 | 3.2 | 10.21 | 8.01 | 0 | 2.51 | 366 | 76.4 | 5.99 | 2.74 | 48.9 | 15.3 | 5.1 | 0 |
4403 | 150x50x20 | 2.3 | 6.322 | 4.96 | 0 | 1.55 | 210 | 21.9 | 5.77 | 1.86 | 28.0 | 6.33 | 3.8 | 0 |
4363 | 125x50x20 | 2.3 | 5.747 | 4.51 | 0 | 1.69 | 137 | 20.6 | 4.88 | 1.89 | 21.9 | 6.22 | 4.1 | 0 |
4295 | 120x60x20 | 3.2 | 8.287 | 6.51 | 0 | 2.12 | 186 | 40.9 | 4.74 | 2.22 | 31.0 | 10.5 | 4.9 | 0 |
4293 | 2.3 | 6.092 | 4.78 | 0 | 2.13 | 140 | 31.3 | 4.79 | 2.27 | 23.3 | 8.10 | 5.1 | 0 |
呼び名 (mm) |
寸法(mm) | 断面積 (c |
単位 質量 (kg/m) |
参 考 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HxAxC | t | 重心位置 (cm) |
断面二次モーメント (c |
断面半径 (cm) |
断面係数 (c |
せん断 中心 (cm) |
||||||||
Cx | Cy | Ix | Iy | ix | iy | Zx | Zy | Sx | Sy | |||||
1285 | 150x50x50 | 3.2 | 7.663 | 6.02 | 0 | 1.14 | 244 | 16.9 | 5.64 | 1.48 | 4.37 | 4.37 | 2.6 | 0 |
1205 | 100x50x50 | 3.2 | 3.063 | 4.76 | 0 | 1.40 | 93.6 | 14.9 | 3.93 | 1.57 | 4.15 | 4.15 | 3.1 | 0 |
1203 | 2.3 | 4.426 | 3.47 | 0 | 1.36 | 69.9 | 11.1 | 3.97 | 1.58 | 3.04 | 3.04 | 3.1 | 0 |
呼び名 (mm) |
寸法(mm) | 断面積 (c |
単位 質量 (kg/m) |
参 考 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HxAxC | t | 重心位置 (cm) |
断面二次モーメント (c |
断面半径 (cm) |
断面係数 (c |
せん断 中心 (cm) |

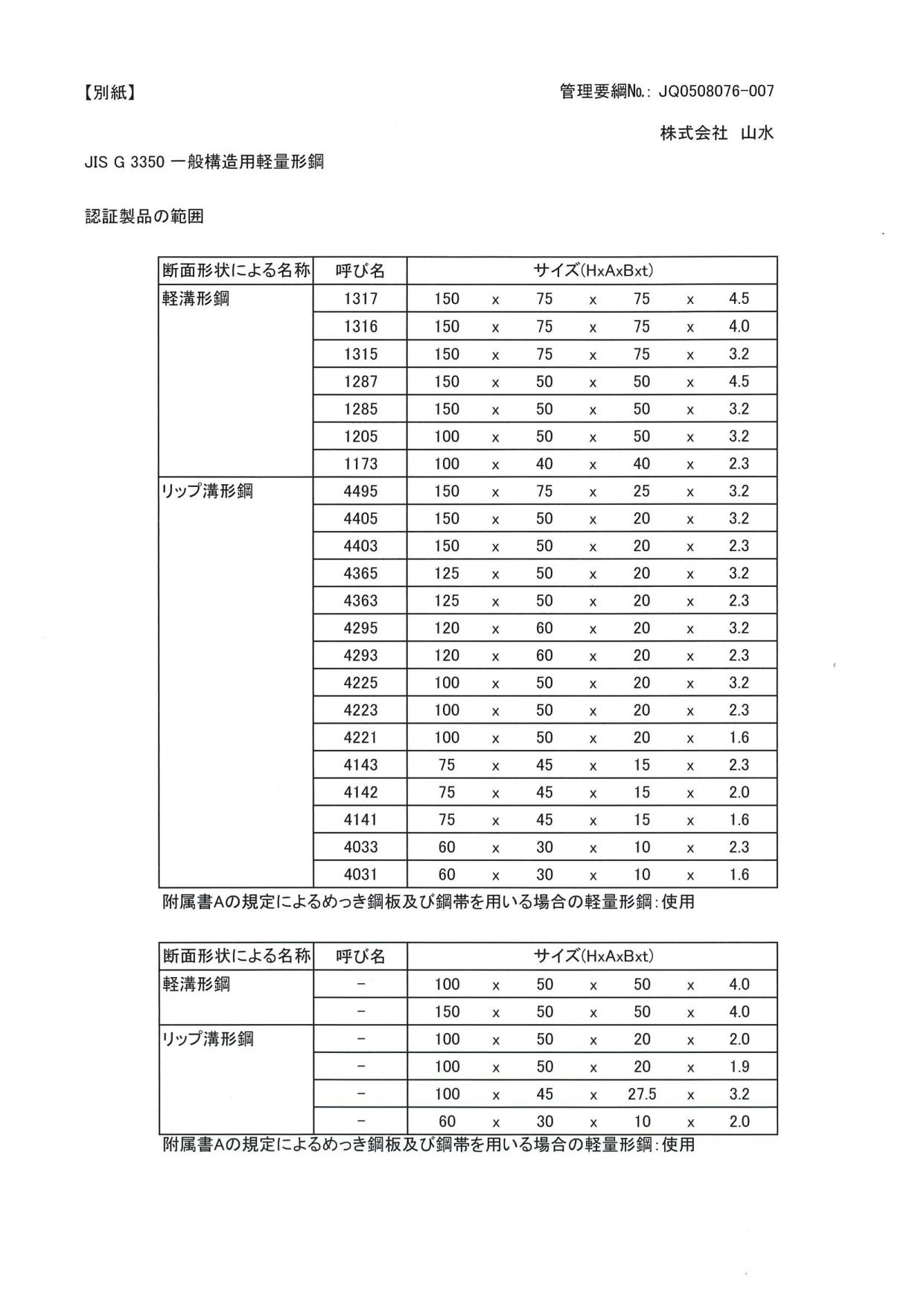

||||||||
Cx | Cy | Ix | Iy | ix | iy | Zx | Zy | Sx | Sy | |||||
1317 | 150x75x75 | 4.5 | 12.83 | 10.1 | 0 | 2.08 | 448 | 71.4 | 5.91 | 2.36 | 13.2 | 13.2 | 4.6 | 0 |
1316 | 4.0 | 11.47 | 9.00 | 0 | 2.06 | 404 | 64.2 | 5.93 | 2.36 | 11.8 | 11.8 | 4.6 | 0 | |
1315 | 3.2 | 9.263 | 7.27 | 0 | 2.02 | 330 | 52.3 | 5.97 | 2.38 | 9.55 | 9.55 | 4.7 | 0 | |
1287 | 150x50x50 | 4.5 | 10.58 | 8.31 | 0 | 1.20 | 329 | 22.8 | 5.58 | 1.47 | 5.99 | 5.99 | 2.6 | 0 |
1283 | 2.3 | 5.576 | 4.38 | 0 | 1.10 | 181 | 12.5 | 5.69 | 1.50 | 3.20 | 3.20 | 2.6 | 0 | |
1245 | 120x40x40 | 3.2 | 6.063 | 4.76 | 0 | 0.94 | 122 | 8.43 | 4.48 | 1.18 | 2.75 | 2.75 | 2.1 | 0 |
1173 | 100x40x40 | 2.3 | 3.966 | 3.11 | 0 | 0.99 | 58.9 | 5.96 | 3.85 | 1.23 | 1.98 | 1.98 | 2.2 | 0 |
1133 | 80x40x40 | 2.3 | 3.506 | 2.75 | 0 | 1.11 | 34.9 | 5.56 | 3.16 | 1.26 | 1.92 | 1.92 | 2.4 | 0 |
1093 | 60x30x30 | 2.3 | 2.586 | 2.03 | 0 | 0.86 | 14.2 | 2.27 | 2.34 | 0.94 | 1.06 | 1.06 | 1.8 | 0 |
1091 | 1.6 | 1.836 | 1.44 | 0 | 0.82 | 10.3 | 1.64 | 2.37 | 0.95 | 0.75 | 0.75 | 1.8 | 0 |
種類の記号 | 断面形状による名称 |
---|---|
SSC400 | リップ溝形鋼 |
軽溝形鋼 |
種類の記号 | C | P | S |
---|---|---|---|
SSC400 | 0.25以下 | 0.050以下 | 0.050以下 |
種類の記号 | 降伏点又は耐力 N/m |
引張強さ N/m |
伸 び | ||
---|---|---|---|---|---|
厚さ mm |
試験片 | % | |||
SSC400 | 245以上 | 400〜540 | 5以下 | 5号 | 21以上 |
5を超えるもの | 1A号 | 17以上 |
区 分 | 許容差 | |
---|---|---|
高さ(H) | 150mm未満 | ±1.5mm |
150mm以上 300mm未満 |
±2.0mm | |
辺A又はB | ±1.5mm | |
リップC | ±2.0mm | |
隣り合った平板部分が構成する角度 | ±1.5° | |
長さ | 7m以下 | +40mm −0 |
7mを超えるもの | 長さ1m又はその端数を増すごとに上記プラス側許容差に5mmを加える。 | |
曲がり |
全長の0.2%以下 | |
平板部分 厚さ (t) |
1.6mm以上 2.0mm以下 |
±0.22mm |
2.0mm以上 2.5mm以下 |
±0.25mm | |
3.15mm以上 4.0mm以下 |
±0.30mm | |
4.0mm以上 5.0mm以下 |
±0.45mm |
